1963年,美國出了個潔凈室聯邦標準Fed Std 209。在209標準中,潔凈室按環境中每立方英尺空間≥0.5μm的粉塵數量限度分成若干級別,如100級、10,000級、100,000級。中國過去的潔凈室標準也是按這種方法分級的。

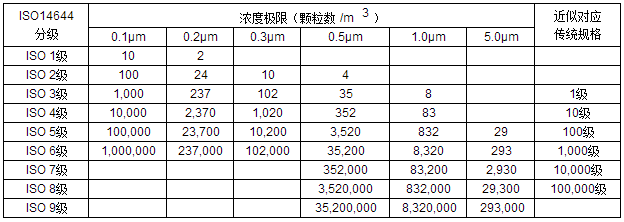

1999年,國際標準化組織ISO頒布了潔凈室國際標準ISO14644-1《潔凈室與受控潔凈環境,第 一部分:空氣潔凈度分級》。ISO規定的潔凈度等級以及傳統分級的具體數值見下表2。
用公式表示上述指標:
Cn = 10N × (0.1/D)2.08用公式表示上述指標:
式中:Cn — 每立方米空間允許大于某粒徑顆粒物的數量濃度;
N — ISO潔凈度分級數;
D — 顆粒物尺度,單位為微米;
0.1 — 常數,單位為微米。
中國潔凈室標準新的修訂稿中采納了ISO分級。但是,人們已經說慣了“百級”、“萬級”、,它順口、易記,今后一段時間內,人們可能照舊說下去,直到新一代設計師們不再記得老的分級和英制計量單位。
說潔凈度應該對應潔凈室的狀態:空態(新建,空屋子),靜態(設備就位,無人員),動態(正常工作)。具體工程所說的“潔凈度”是指哪種狀態,要由用戶與設計、供貨等方面協議確定并明文規定。忘記對狀態做規定,大家都會有空子可鉆。
附:GMP規定的潔凈度
潔凈級別 | 塵粒最大允許數 | 微生物最大允許數 | 相當于 ISO分級 | ||
≥0.5μm | 5μm | 浮游菌/m3 | 沉降菌/皿 | ||
100級 | 3,500 | 0 | 5 | 1 | ISO 5級 |
10,000級 | 350,000 | 2,000 | 100 | 3 | ISO 7級 |
100,000級 | 3,500,000 | 20,000 | 500 | 10 | ISO 8級 |
300,000級 | 10,000,000 | 60,000 | 15 |
